Túnel GRE entre dos cortafuegos Fortinet

GRE (Generic Routing Encapsulation)es un protocolo para el establecimiento de túneles entre sitios .https://es.wikipedia.org/wiki/GRE Basicamente con un túnel GRE encapsulamos cualquier trafico y lo enviamos al gateway remoto. Un túnel GRE puede usarse con o sin encriptación ipsec.

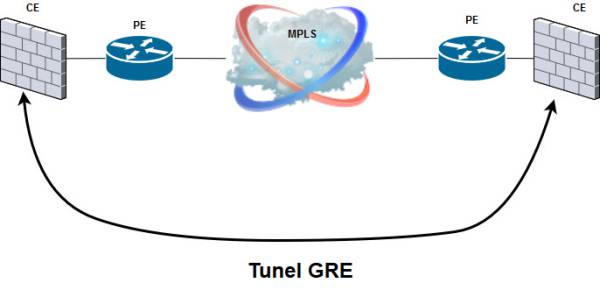

  • CE → Router del cliente. en nuestro caso los fortigate (Customer Edge Router )
  • PE → Router del proveedor de la conexión (Provider Edge Router)

Creación de un túnel GRE entre dos fortigate

En este ejemplo vamos a conectar dos sedes que tienen a su vez varias subredes internas con distintos rangos de ip y que el proveedor de la conexión MPLS no nos las tiene enrutadas y por tanto para que se vean las subredes internas de cada sede utilizaremos un túnel GRE a través de una conexión MPLS entre dichas sedes.

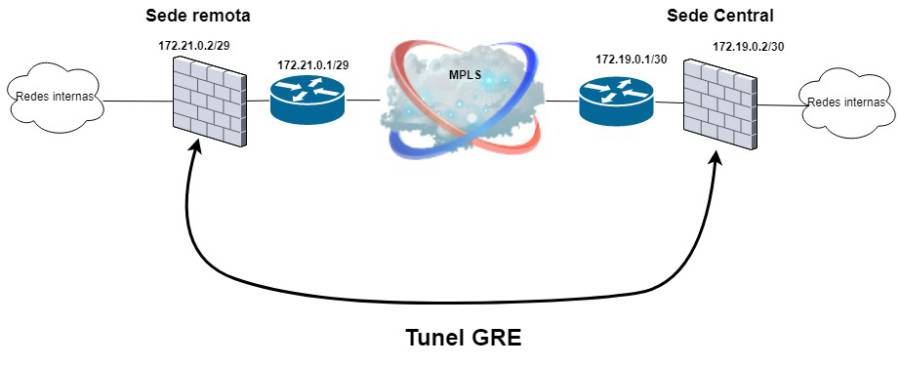

Hay que conectarse a los fortigate de cada sede para realizar la configuración. Con el proveedor de la conexión decidiremos un rango de red para utilizar en cada sede . Este rango es independiente del resto de redes que tengamos ya que es para conectar nuestro frewall con el router del proveedor. En este caso utilizamos las redes 172.21.0.0/29 para la sede remota y la 172.19.0.0/30 para la sede principal

Sede remota

config system gre-tunnel
edit "gre-centralgc"
set interface "WAN2"
set remote-gw 172.19.0.2
set local-gw 172.21.0.2
next
end

  • Habilitar una política de salida que permita el trafico de la zona interna al nuevo interfaz a-centralgc y otra que permita el trafico del nuevo interfaz a la zona interna
  • Definir una ruta estática que indique como alcanzar el gateway remoto
  • Definir rutas que indiquen que redes son alcanzables por el interfaz gre-tunnel o habilitar en enrutamiento dinámico.

Sede Principal

config system gre-tunnel
edit "gre-remotogc"
set interface "port20"
set remote-gw 172.21.0.2
set local-gw 172.19.0.2
next
end

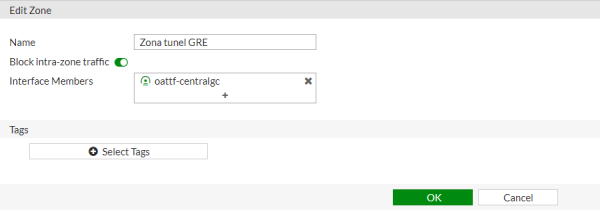

El siguiente paso será crear una zona y añadir el nuevo interfaz a dicha zona

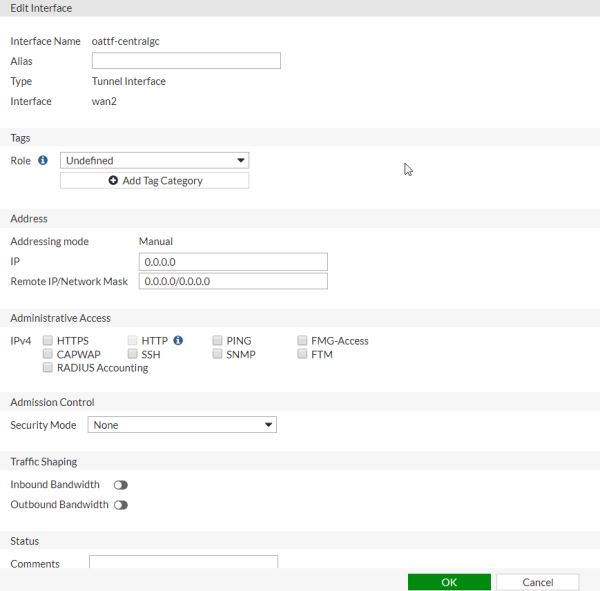

Editamos el interfaz que hemos creado

le asignamos una ip local y le indicamos la ip remota (estas ips son distintas de las que usamos para crear el túnel. Son ips que nosotros mismo le damos a ese túnel para uso interno.

  • Habilitar una política de salida que permita el trafico de la zona interna al nuevo interfaz a-centralgc y otra que permita el trafico del nuevo interfaz a la zona interna
  • Definir una ruta estática que indique como alcanzar el gateway remoto
  • Definir rutas que indiquen que redes son alcanzables por el interfaz gre-tunnel o habilitar en enrutamiento dinámico.

Verificar túnel

diag system gre list
